通過磁力泵的結構圖，可以直觀清晰地了解各種類型的泵體的內部結構。現在可以為客戶提供多達十幾種磁力泵詳細的內部結構圖和拆卸視頻可供參考。詳情請參考以下內容。
至于磁力泵的結構圖，現有的不銹鋼磁力泵大多由電機、磁力偶合器、離心泵三部分組成。由于型號不同，內部結構也不同，以區分不同的應用場景。但總體來說，它們仍然用于運輸各種不能泄漏的酸堿毒性液體。在此基礎上，為了處理各種復雜介質，衍生出高溫、自吸、耐腐蝕、小型等磁力泵。
為了方便您對磁力泵的構造圖有更多的了解，下面簡單介紹兩種在各個工業領域比較常見的機泵，供您參考。

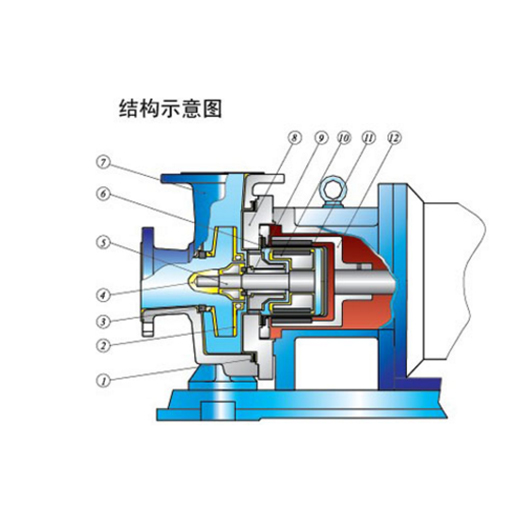

CQ型磁力驅動離心泵：以傳統磁力泵為基礎，在生產工藝、材料、工藝等方面進行了升級改進，解決了以往隔離套和葉輪易損壞的問題，使整體性能更佳。組件方面，主要有泵體、葉輪、密封圈、隔板、內磁鋼、外磁鋼、連接架、馬達、軸承、軸承壓蓋、泵軸、隔板、動環靜環等。
CQF工程塑料磁力驅動泵:與其他磁力泵相比，它結構更緊湊，體積小，在日常使用中噪音低，運行可靠，維護方便。內部結構主要由泵體、密封圈、隔離套、葉輪、內磁鋼組件、泵軸、軸承、外磁鋼組件、止推環、連接架、電機、靜環、動環等組成。
