一、型號意義

HYCF50-32-160A 中各字母含義說明如下：

  二、產品概述

HYCF型襯氟磁力泵，簡稱CQF該泵應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種新型化工泵，當電機帶動外轉子(即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封，無泄漏，無污染，高效節能的新型的工業泵。

該系列磁力泵是化工流程中杜絕跑，冒，滴，漏現象，消除環境污染，創造"無泄漏車間,無泄漏工廠”實現安全，文明生產的理想用泵。



  三、設計特點

1.無泄漏襯氟磁力泵是自主研發設計全密封，無泄漏，無污染，耐強酸堿的新型工業用泵。

2.泵體采用鑄鐵內襯氟塑料(PTFE,FEP,PFA）整體燒結壓制而成，內轉子，泵蓋葉輪，隔離套等過流部件采用金屬鑲件外包氟塑料整體燒結而成。

3.磁鐵選用新型永磁體，具有良好的磁性，耐高溫，不退磁。

4.軸套，滑動軸承采用高耐磨的碳化硅，石墨，四氟等材料。

5.HYCF磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，噪聲低，運行可靠等優點，且過流部件全部采用目前世界上耐腐濁性能比較好的“塑料王”制造，可輸送任意濃（強）度的酸，堿，氧化劑等氟蝕性質而毫不受損。


  四、主要用途

產品廣泛應用于石油，化工，制酸，制堿，冶煉，稀土，農藥，染料，醫藥，造紙，電鍍，酸洗，無線電，化成箔，科研機構，國防工業等行業輸送任意濃度的酸性，堿性，油類，稀土貴重液體，毒性液體，揮發性的化學介質，特別是易燃，易漏，易爆液體的輸送。

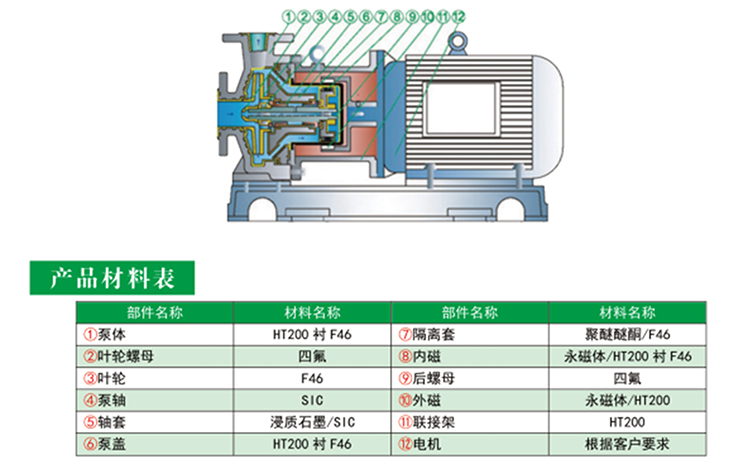

   五、產品結構圖

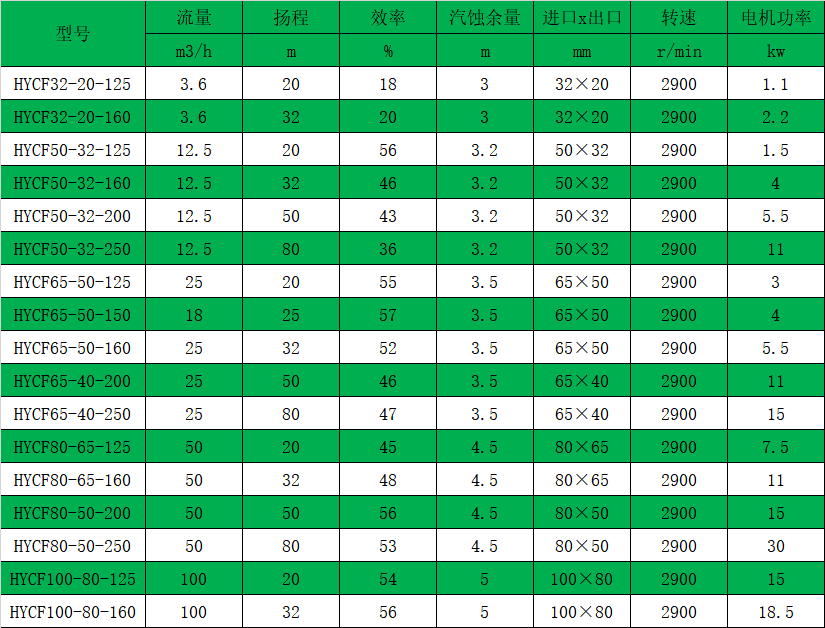

   六、技術參數

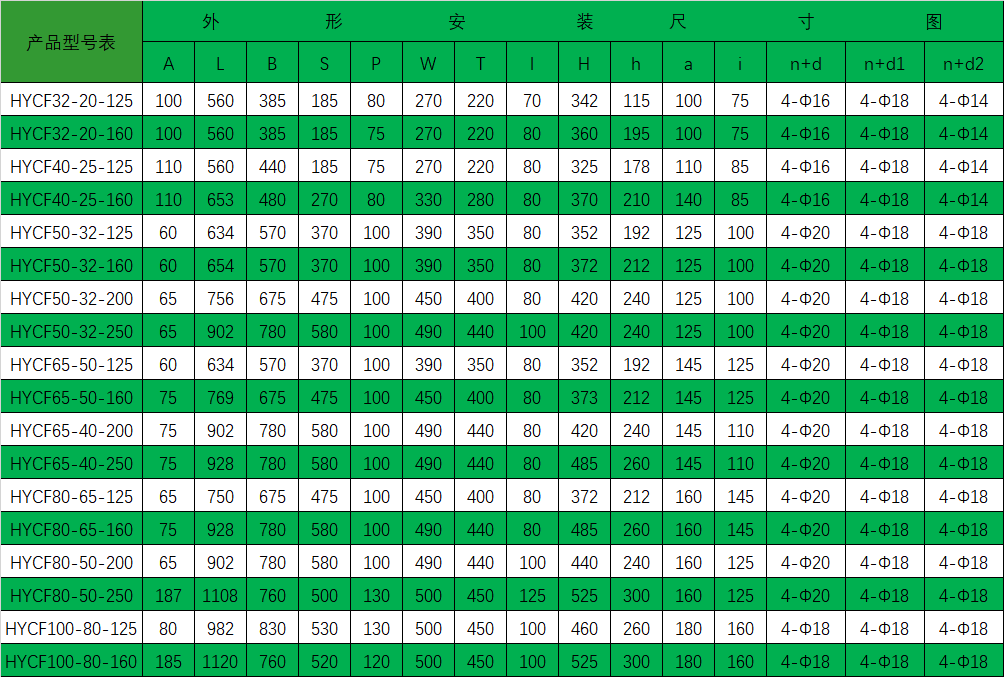

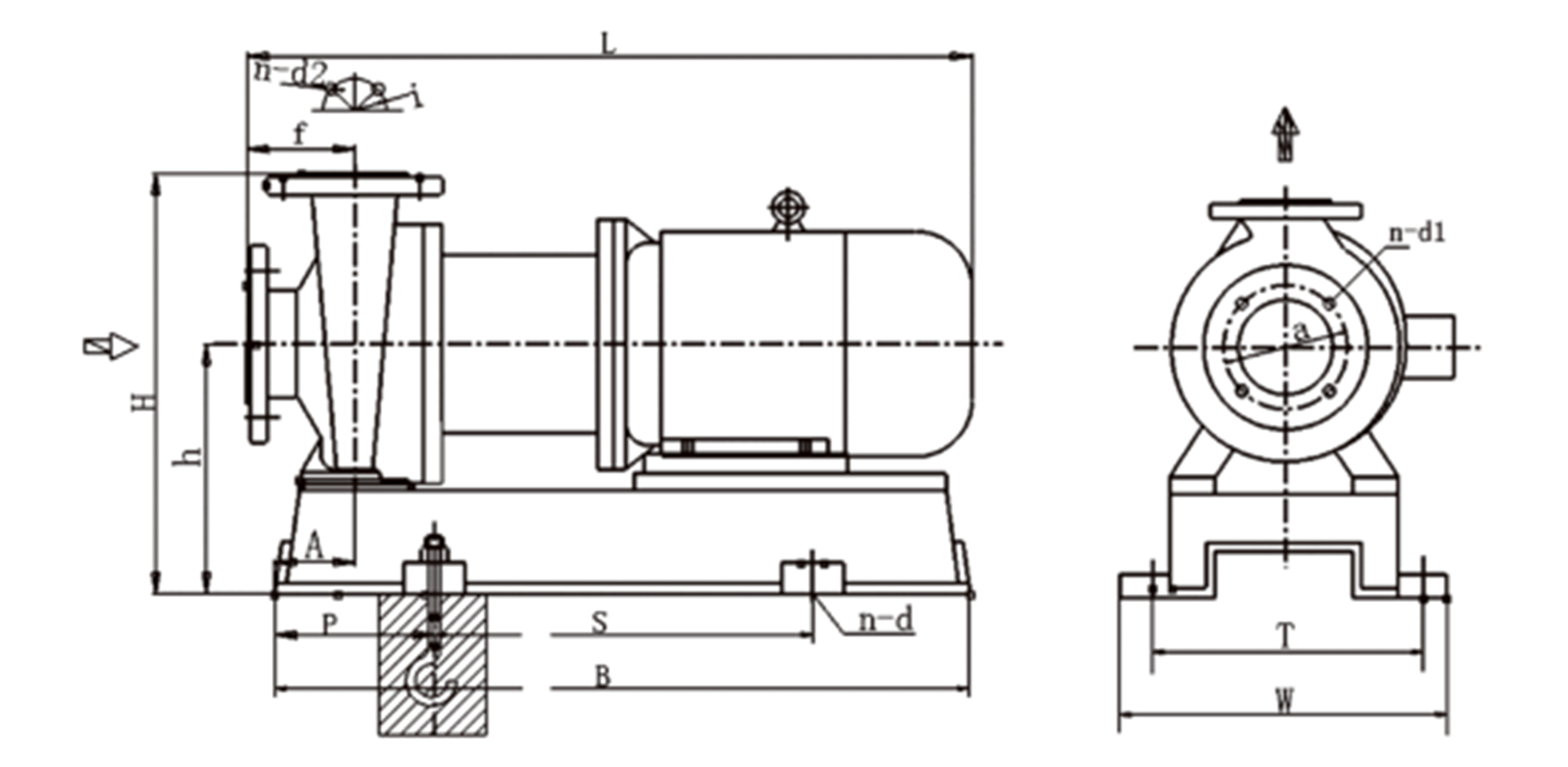

   七、產品安裝參數表

   八、安裝注意事項

a、須 知

1、磁力泵嚴禁空運轉，泵運行時的較小流量，應不小于額定流量的30%.

2、磁力泵嚴禁輸送含顆粒的介質。

3、磁力驅動泵具有很強的磁場，對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。


b、安裝


1、泵要安裝并固定在穩定的基礎上，不受其它機械震動的影響。

2、管道盡可能布置成直管，并盡量縮短管道長度，必須轉彎處彎頭彎曲半徑應是管道3-5倍，角度盡可能大于90度。

3、進口管路彎頭不應超過2處，總長不宜超過5米。

4、安裝泵機時，與泵相連接的管道應進行清理，進出口管道應另設支撐，不得將管路重量支撐于泵上。

5、泵在吸上工況下使用時，泵的出口必須裝出口閥門:泵在倒灌工況下使用時，泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器，以便于維修。


c、啟動

1、開車前應先盤動外磁聯軸節一圈以上，檢查有無擦碰情況，運轉輕松無阻滯現象方可使用。

2、吸上工況，將泵內灌滿須輸送的液體:倒灌工況，打開進口閥供給液源。

3、接通電源，檢查泵的轉向是否正確，將出口閥關閉，即可啟動(即關閥啟動)，然后調節出口閥門，使泵達到所需的流量(壓力)。

4、機組試運轉3-6分鐘，如無異常現象可投入運行。


d、運轉

1、要經常檢查泵和電機的溫升情況，軸套承的溫升不應大于40P,溫度不大于90P,對于B級絕綠電機，環境溫度為40紀時的較高溫升為90P,允許溫度為130P。

2、不能以進口閥調節泵流量，以免引起汽蝕。

3、當泵的裝置揚程小于泵的額定揚程時，必須關小出口閥門，使流量達到額定值，若出口閥全開，則流量會大于額定值班，在此參數點運行，電機易過載，不安全。

4、在運轉過程中，如發現有不正常聲音或其它故障時，需立即停機檢查，待排除故障后才能繼續運轉。


e、停機


1、停機時，先關閉出口閥門，然后再切斷電源。

2、關閉進口閥門。

3、保持泵機外部及環境的清潔，用水沖洗時，應防止電機受潮，沖洗后應用布擦凈泵機上的水跡。

4、泵如在室外，應采取防雨措施，以防電機受潮后燒毀。

5.停機后如環境溫度低于輸送介質凝固溫度時，要放凈泵內的液體，以防凍裂。

6、長期停機不用時，應切斷電源，清洗泵內流道，用清水沖洗干凈，尤其是密封部件要認真對待沖洗井將泵的進出口封閉好，妥善保管。
